Hướng Dẫn Đấu Nối Tủ Điện Đúng Chuẩn – Đảm Bảo An Toàn & Hiệu Quả

Tủ điện đóng vai trò trung tâm điều khiển trong các hệ thống điện công nghiệp, dân dụng và tự động hóa. Việc đấu nối tủ điện đúng kỹ thuật không chỉ giúp hệ thống hoạt động ổn định, mà còn đảm bảo an toàn cho con người và thiết bị. Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu nối tủ điện đúng chuẩn, từ khâu chuẩn bị đến kiểm tra sau khi thi công.

1. Tủ điện là gì?

Tủ điện là thiết bị dùng để chứa các thiết bị điện như: MCCB, MCB, contactor, relay, biến tần, PLC, khởi động từ, timer… giúp điều khiển, phân phối hoặc bảo vệ hệ thống điện.

Phân loại tủ điện:

Tủ điện tổng (MSB)
Tủ phân phối (DB)
Tủ điều khiển động cơ (MCC)
Tủ điều khiển tự động (PLC)
Tủ bù công suất

2. Chuẩn bị trước khi đấu nối tủ điện

2.1. Bản vẽ kỹ thuật

Bắt buộc phải có sơ đồ nguyên lý và sơ đồ đấu nối. Đây là cơ sở để xác định đúng vị trí các thiết bị, thứ tự dây, màu dây, và chức năng điều khiển.

2.2. Dụng cụ cần thiết

Kìm tuốt dây, kìm bấm cos
Tô vít các loại
Đồng hồ vạn năng
Máy kiểm tra pha (nếu đấu nối 3 pha)
Thước dây, marker đánh dấu dây

2.3. Thiết bị & phụ kiện

Dây điện đạt chuẩn
Cos, đầu nối
Thanh ray, ống ruột gà, nẹp dây
Các thiết bị chính (CB, contactor, rơle, biến tần, PLC…)

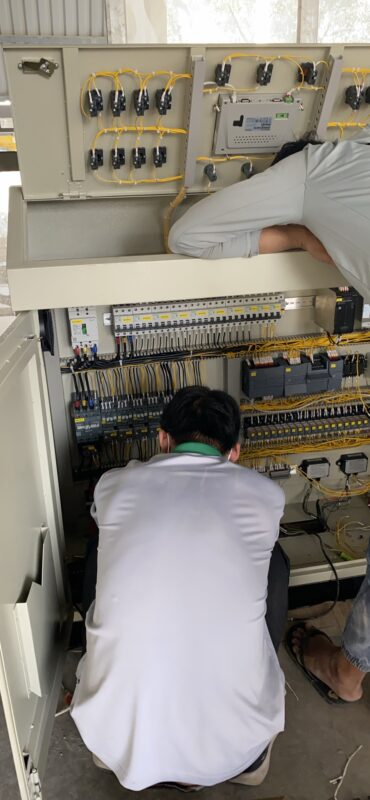

3. Quy trình đấu nối tủ điện đúng chuẩn

Bước 1: Định vị thiết bị trong tủ điện

Gắn thiết bị lên thanh DIN hoặc panel tủ theo sơ đồ layout
Sắp xếp thiết bị hợp lý để dễ thao tác và bảo trì

Bước 2: Cắt và đánh dấu dây

Chọn tiết diện dây phù hợp theo dòng tải
Cắt dây đúng chiều dài, tuốt đầu dây vừa đủ
Đánh số dây bằng máy in hoặc viết marker, tuân thủ mã màu dây (Pha L1: đỏ, L2: vàng, L3: xanh, trung tính: xanh dương, tiếp địa: xanh-vàng)

Bước 3: Bấm cos và đấu dây nguồn

Bấm cos đúng chuẩn, chắc chắn, không bị gãy
Đấu dây nguồn từ Aptomat tổng → các thiết bị bảo vệ trung gian → tải

Bước 4: Đấu dây điều khiển

Dây từ nút nhấn, công tắc, cảm biến → các thiết bị điều khiển (PLC, relay, biến tần…)
Đấu đúng sơ đồ nguyên lý

Bước 5: Đấu tiếp địa

Mọi vỏ thiết bị và tủ điện phải được nối đất
Dây tiếp địa có tiết diện bằng 50% dây pha, màu xanh-vàng

4. Lưu ý quan trọng khi đấu nối tủ điện

🔹 An toàn là số 1

Cắt nguồn trước khi đấu dây
Luôn đeo găng tay, kính bảo hộ khi làm việc
Dùng đồng hồ đo để kiểm tra không có điện

🔹 Thẩm mỹ và logic

Dây đi theo ray dẫn hướng, nẹp dây
Không chồng chéo, tránh nhiễu tín hiệu điều khiển
Đánh số dây đầy đủ để bảo trì dễ dàng

🔹 Test và nghiệm thu sau khi hoàn thành

Kiểm tra thông mạch bằng đồng hồ
Thử đóng điện từng phần, kiểm tra vận hành từng thiết bị
Đo điện áp đầu vào/ra, kiểm tra relay, contactor, cảm biến hoạt động đúng

5. Một số lỗi thường gặp khi đấu nối tủ điện

Lỗi phổ biến	Hậu quả
Đấu nhầm dây điều khiển	Thiết bị hoạt động sai chức năng
Không đấu tiếp địa	Gây rò điện, nguy hiểm cho người dùng
Không đánh số dây	Rối rắm khi bảo trì, sửa chữa
Không kiểm tra trước khi cấp nguồn	Cháy nổ thiết bị, nguy hiểm

6. Mẹo nhỏ từ chuyên gia

Dùng dây điều khiển màu xám, dây nguồn màu đỏ để dễ phân biệt
Sử dụng các phụ kiện hỗ trợ như nẹp đánh số dây, ống co nhiệt
Với hệ thống điều khiển phức tạp (PLC, biến tần), nên thử offline trước

7. Kết luận

Việc đấu nối tủ điện đòi hỏi kỹ thuật, kinh nghiệm và sự cẩn thận. Một hệ thống được đấu đúng kỹ thuật không chỉ giúp hoạt động ổn định, mà còn đảm bảo tuổi thọ thiết bị và an toàn cho người sử dụng.
